原理：

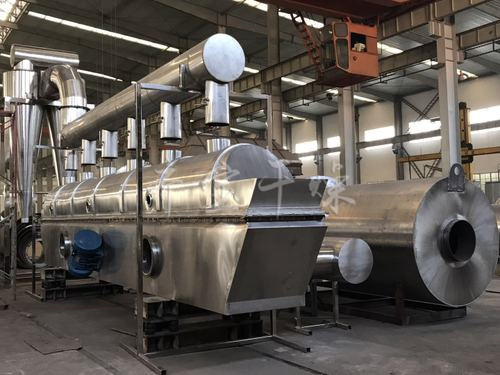

  振动流化床干燥机是由振动电机产生激振力使机器产生微小的振动，物料在给定方向的激振力的作用下跳跃前进。同时流化床底部输入的热风使物料处于流化状态，物料与热风充分接触，从而达到理想的干燥效果.

  振动流化床干燥机由布料系统、进风过滤系统、加热冷却系统、主机、分离除尘系统、出料系统、排风系统、控制系统等组成。工作时，由布料器将物料加入振动流化床干燥机干燥室，物料在干燥室中与热风、冷风相遇，形成流化态，进行传热、传质，完成干燥并冷却，少量物料细粉被风夹带，进入旋风分离器。在离心力的作用下，物料沿筒壁沉降，被分离下来。微量未被旋风分离器分离的细粉进入布袋除尘器，被捕集被回收，湿空气排空。控制系统：通过进出风口的测压、测温点的变送器信号等到DCS。其中热风进风处温度需实现远程控制，控制蒸汽比倒调节阀，从而控制进风温度在设定范围内。系统主要部位控制、显示信号（包括温度、风压等）在仪表柜上显示。

整个机体通过弹簧支撑在底座上，多孔板稍向出料端倾斜，机体一侧或两侧装有振动电机。物料依靠机械振动和穿孔气流双重作用流化，并在振动作用下向前运动。设备由振动电机抛掷产生激振力，物料在给定方向的激振力的作用下跳跃前进，同时床底下输入的热风使物料处于流化状态，物料颗粒与热风充分接触，从而达到理想效果。物料自进料口进入机内，在振动力作用下，物料沿水平方向抛掷向前连续运动。热风向上穿过流化床和湿物料换热，湿空气经旋风分离器除尘后由排风口排出，干燥物料由排料口排出。

结构组成：

1、上床体

- 上床体将干燥区同大气分隔开防止粉尘外泄造成环境污染，其上半部尺寸大于下半部，因而其上部风速小于下部，有利于粒子沉降，降低粉尘的夹带量，减少除尘器收尘量，排放大气的粉尘更少，更加环保。

- 上床体顶部尾弧形结构，这样制作刚度较好，内部易于打磨抛光处理，光洁度好，不粘附粉尘。

- 上床体通常为薄壁结构，厚度一般在3mm左右，为防止侧壁产生较大的弹性振动，外部要段焊加强筋。

- 上床体设置排风口，用于排风，兼顾上床体强度一般制作为圆型，根据流化床的大小出风口一般制作4-6个。

- 上床体设有快装视镜，用于观察物料干燥状态也可以兼顾手孔作用。

- 上床体使用快装检修口，方便快速打开和关闭。

- 上床体一端设有进料口，进料口有阀板方便调节进料量。

2、下床体

- 下床体是热空气进入的气室与床板共同完成将热风均匀送入床层的任务，同时振动电机也安装在下床体上。下床体容积的大小与床层压降均匀性及压降波动有关，为此必须有足够大的下床体的容积才行，下床体还要承受全部参振质体的动负荷，所以下床体应设计成箱式框架结构。

- 下床体要安装振动电机，所以下床体后要比上床体大，一般4-6mm，外部用槽钢加强，内部用圆管加强。

- 下床体用隔板分两个气室，一个气室通热风，一个气室通冷风，隔板与下床体底板留有一定距离，方便床板漏料与清洗水的流通。

- 下床体设置排风口，用于排风，兼顾上床体强度一般制作为圆型，根据流化床的大小出风口一般制作4-6个。

- 下床体是箱式结构，底板与侧板折弯焊接后会有死角，为防止物料堆积方便清洗，在死角上焊接三角板收口。

- 下床体在出料口下方设有清灰口，清灰口方变圆制作，顶部加盲板用快装连接。

- 下床体减震方式多种多样，主要采用橡胶弹簧和充气气囊方式。

3、上下床体法兰

- 上下床体连接主要分两种方式，一种是法兰螺栓连接，即用螺栓将上下床体法兰连接起来，这种方式对于流化床的清洗与检修不是很方便，鉴于此种情况，我公司设计一种可快速连接与拆卸的的方式。

4、床板

- 热风通过多孔板使物料在振动流化床内变成流态化状态，经验表明开孔率越大，流化质量越不容易保证，开孔率一般去3%-10%区间，开孔一般按正三角形分布，直径多为1.5-2mm的直孔，也可针对湿度在进料端开一段舌行孔，后面再开直孔，也可以根据物料来具体设计床板。
